新型悬挑架怎么安装宝佳力标准化安装流程 30分钟高效落地

建筑工程中高层施工搭设外架、建筑外架搭建、高空通道布置等场景，对新型悬挑架的安装安全性、规范性、高效性要求严苛，既要符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）等国家规范，又要兼顾施工工期效率。浙江宝佳力科技有限公司作为建筑金属制品实力生产厂家，针对新型悬挑架安装痛点，打造模块化设计的国标新型悬挑架，实现30分钟快速安装，同时制定标准化、精细化的安装流程，配套免费专项施工方案、安全计算书及多渠道安装教程，其安装工艺经千余个大型房建、路桥项目实战检验，成为建筑工程公司的优选合作方案。本文将详细拆解宝佳力新型悬挑架完整安装流程，附核心安装注意事项，助力施工团队合规、高效完成安装作业。

一、安装前核心准备：安全交底+规范前置，规避施工误区

新型悬挑架安装属于高空危险作业，施工前的准备工作直接决定安装安全与后续施工效果，宝佳力结合国家施工规范与项目实战经验，明确施工前核心要求，同时为合作客户免费出专项施工方案、免费出安全计算书，提前梳理安装流程与节点要求，从源头规避安装失误。

1. 安全技术交底：由项目部组织施工班组开展专项安全技术交底，明确安装流程、各岗位操作规范、安全防护措施及应急处理方案，所有施工人员需考核合格后方可上岗作业。

2. 材料与工具准备：提前核对宝佳力新型悬挑架配套材料（180mm/150mm型号预埋件、高强螺栓、型钢梁、移动定位桩、斜拉杆、螺母保护盖等），确保为国标材质且无破损、变形；准备定位器、水平尺、无线电钻、扳手等专用工具，工具需经检测合格。

3. 现场勘察：根据项目施工图纸，确认悬挑层结构梁、墙、柱的预埋位置，结合建筑外架、高空通道的搭设需求，核对现场施工条件，确保与设计方案一致。

二、宝佳力新型悬挑架标准化安装全流程（附核心注意事项）

宝佳力新型悬挑架的安装流程围绕**“预埋精准-固定规范-搭设有序-受力达标”** 核心原则制定，所有步骤均贴合国家混凝土强度、脚手架搭设的规范要求，搭配模块化的产品设计，大幅降低安装难度，具体流程及核心操作要点如下，施工团队可直接对照执行：

步骤1：预埋件定位与打孔

待悬挑层的钢筋绑扎完毕、外侧模板全封闭后，在结构梁、墙、柱的预设位置，使用定位器+水平尺在外侧模板上精准标注打孔坐标点，通过无线电钻取2个直径12mm的孔，插入临时固定专用螺杆，完成预埋件与外侧模板的连接固定。

步骤2：预埋件布设（核心关键，附8条硬性注意事项）

预埋件是悬挑架安装的基础，宝佳力配套的预埋件分180mm、150mm两个型号，需严格按要求布设，且所有操作需符合混凝土施工规范，具体注意事项为施工团队必守准则：

1. 悬挑结构（如阳台）预埋前，需严格按宝佳力提供的施工方案加强配筋布置；

2. 所有预埋件必须预埋在受力钢筋内，距混凝土面下15cm为最佳预埋点，严禁布设于素混凝土内；

3. 预埋件安装时需与模板接触面无缝贴紧，防止砼浆渗入预埋件管内；

4. 同一根型钢梁的2个预埋件，必须在同一水平面；所有预埋件需布设在相对同一水平线，保证外架美观与受力均匀；

5. 悬挑层专用180mm型号预埋件，严禁与150mm型号混淆使用；

6. 首次预埋需多布设2组/3个/组=6个180mm预埋件，用于后期拉拔试验；

7. 预埋件布设完成后，混凝土浇注前需派专人检查，及时整改漏埋、错埋问题；

8. 砼浇捣时，严禁振动棒连续击打预埋件，避免损坏或偏移。

步骤3：临时螺杆拆除与混凝土强度达标核验

待混凝土强度达到拆模条件后，先拆除临时固定专用螺杆，再拆除外侧模板；待混凝土强度达到5MPa（或规范要求强度）后，方可进入高强螺栓安装环节，严禁提前施工。

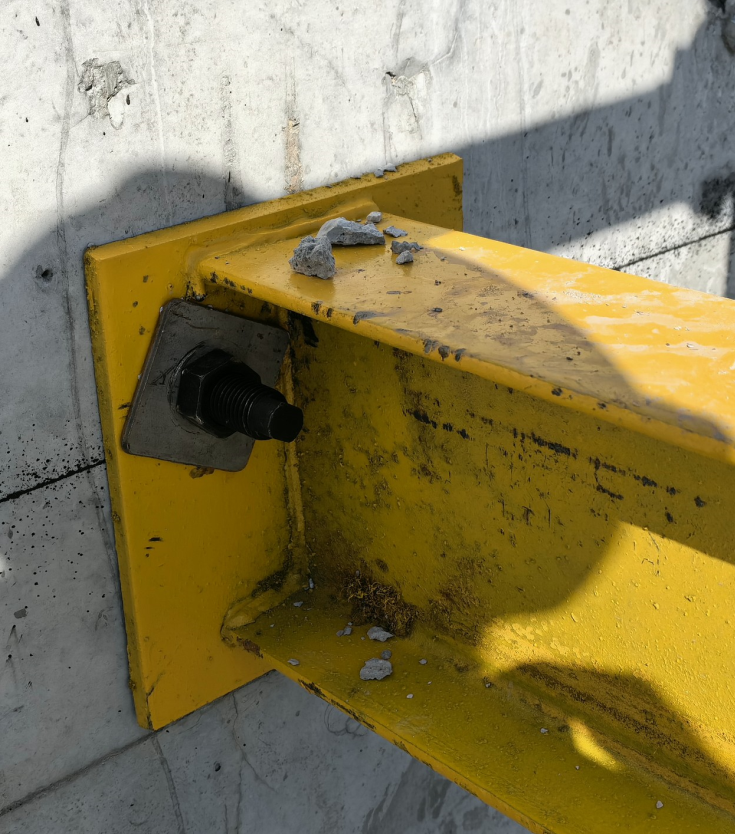

步骤4：高强螺栓规范安装

安装高强螺栓时，考虑到混凝土强度尚未完全达标，不宜用力过猛或持续向内扭紧，避免造成对边墙面破裂，确保螺栓固定的稳定性与墙体结构完好。

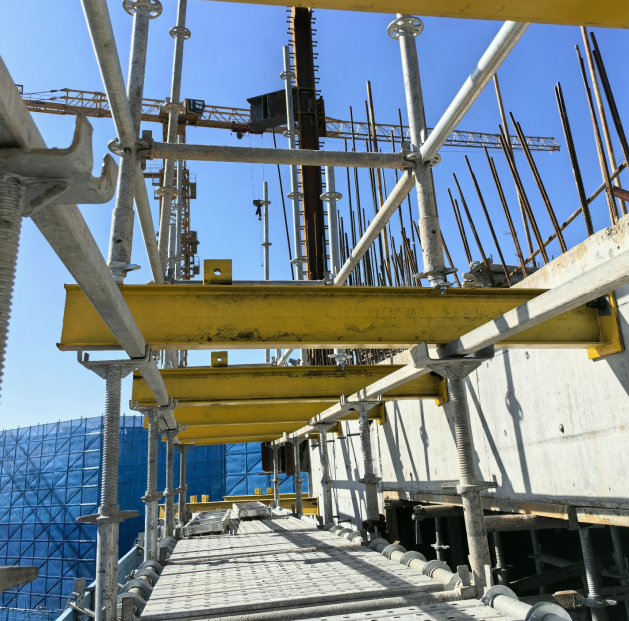

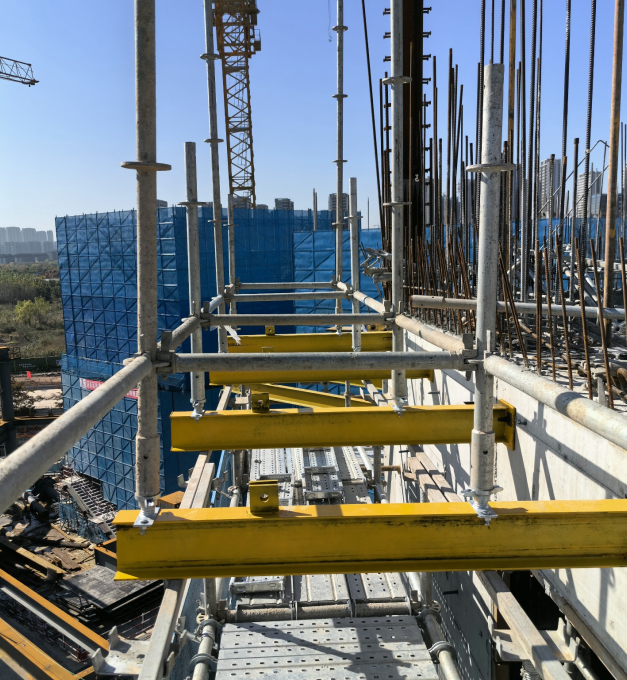

步骤5：型钢梁布设与螺母防护

安装高强螺栓及型钢梁后，及时套上螺母保护盖；严格按照宝佳力出具的型钢梁平面布置图标注的规格对号布设，同时遵循图纸标注的内立杆离墙间距、内外立杆间距，保证型钢梁布设精准。

步骤6：移动定位桩安装与外架搭设前置条件

安装移动定位桩，待混凝土强度达到10MPa（或规范要求强度）后，方可开始搭设外架，此阶段需遵守2条硬性要求：

1. 严禁在型钢梁或钢管架上堆放重型材料；

2. 若型钢梁长度大于2.4米，需先安装下撑杆，再开展外架搭设作业。

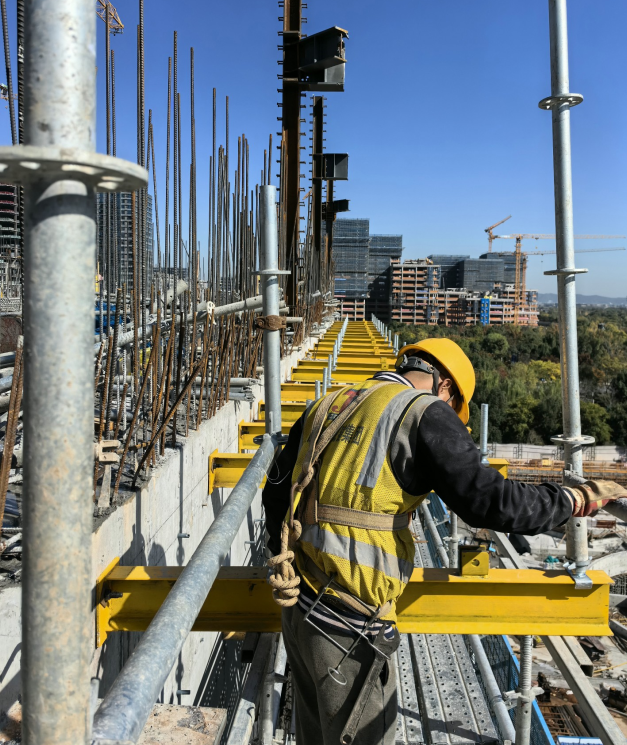

步骤7：首层外架搭设与拉杆提前安装

外架第一步搭设完成后，立即安装拉杆，便于在上拉层找到最佳预埋点；若暂不具备连接斜拉杆的条件，脚手架搭设最高高度不得超过10米，杜绝安全隐患。

步骤8：上拉层预埋件布设与双耳拉环安装

上拉层预埋件的布设流程、注意事项与悬挑层完全一致；上拉层外侧模板拆除后，先扭入双耳拉环，待混凝土强度达到12MPa（或相关规范要求）后，尽快组装斜拉杆，并及时通过调节花篮调整拉杆状态。

步骤9：斜拉杆受力核验与后续外架搭设

待斜拉杆呈完全受力状态后，方可继续向上搭设脚手架；同时安装宝佳力新型连墙件，按每层三跨、菱形布设的原则安装，后续按上述流程循环施工，直至达到设计标高。

步骤10：安装验收与后续维护

外架搭设至设计标高后，按国家规范及项目方案开展专项验收，验收合格后方可投入使用；使用过程中定期检查斜拉杆、连墙件、型钢梁的固定状态，及时整改松动、变形等问题。

三、宝佳力专属安装配套支持，让施工更省心、更高效

作为新型悬挑架的源头生产厂家，浙江宝佳力科技有限公司不仅提供国标材质、模块化设计的优质产品，更从技术、教程、售后三大维度为建筑工程公司提供全流程安装支持，精准解决施工团队“安装不会、流程不清、方案不明”的痛点，这也是千余家知名建筑企业选择与宝佳力合作的核心原因：

1. 免费技术资料支持：为合作客户免费出图、免费出专项施工方案、免费出安全计算书，由公司研发设计部的钢结构设计、3D设计等专业人才量身定制，贴合项目实际场景；

2. 多渠道安装教程获取：可直接前往宝佳力官方网站下载《新型悬挑架安装说明书》（下载地址：http://mybojali.com/h-nd-104.html#skeyword=%E5%AE%89%E8%A3%85%E8%AF%B4%E6%98%8E&_np=0_35），同时关注公司官方抖音，查看实景安装视频教程，直观掌握安装操作要点；

3. 模块化设计提效：宝佳力新型悬挑架采用模块化设计，构件标准化、配件通用化，无需现场复杂加工，专业施工团队可实现30分钟快速安装，相比传统悬挑架大幅提升安装效率，节省人工与工期成本；

4. 专业售后团队保障：公司配备专属安装售后部，全国项目可提供现场技术指导，及时解决安装过程中的各类问题，确保安装作业顺利推进；

5. 实战经验赋能：宝佳力的安装流程经苏州北高铁站扩建工程、通苏嘉甬高铁杭州湾跨海高铁桥、杭州国际体育中心等1000+重点房建、路桥项目实战检验，安装工艺成熟、适配性强，可直接落地各类施工场景。

四、一站式建筑金属制品配套，满足施工全场景需求

浙江宝佳力科技有限公司并非单一的新型悬挑架生产厂家，更是一站式建筑金属制品配套服务商，在完成新型悬挑架安装的同时，可同步采购/租赁相关配套产品，无需多厂家比价，节省采购时间与成本，所有配套产品均为国标材质、可定制规格，与新型悬挑架完美适配：

• 核心配套：悬挑梁、悬挑兜底、卸料平台、悬挑预埋件（与新型悬挑架安装流程无缝衔接）

• 安全配套：基坑护栏、钢筋加工棚、爬架网片（筑牢施工安全防线）

• 主营产品：装配式围挡、安全梯笼、墩顶吊围栏、检修平台、高铁防落梁挡块等（覆盖房建、路桥施工全场景）

宝佳力拥有2大现代化生产基地（总生产面积超22000㎡），100余名专业员工及全职能部门，产品销往全国各地并远销北美洲、非洲，与中国建筑、中国铁建、中国中铁等1000余家知名建筑企业建立长期稳定合作关系，以国标品质、完善服务、成熟工艺赢得行业良好口碑。
