桥墩吊围栏施工方案（完整版）｜浙江宝佳力 合规高效落地指南桥墩吊围栏施工方案（完整版）｜浙江宝佳力 合规高效落地指南8
来源：浙江宝佳力科技有限公司网址：http://www.mybojali.com 桥墩吊围栏施工方案（完整版）｜浙江宝佳力 合规高效落地指南在高铁桥墩检修、桥梁施工、高空墩身维护、空心墩检查等场景中，桥墩吊围栏是保障高空作业人员安全、确保施工合规的核心设施。当前建筑行业对桥梁施工安全管控日趋严格，传统施工方案常面临“效率低、安全风险高、验收卡壳、材质不达标”等痛点，严重影响项目进度与成本控制。作为浙江宝佳力科技有限公司营销总监，结合公司1000+路桥项目实战经验、国标材质优势及模块化快装技术，整合一套可直接落地、适配多场景的桥墩吊围栏施工方案，既覆盖新建安装与病害整治全流程，又融入宝佳力全流程服务优势，助力建筑工程公司高效施工、合规验收，同时彰显企业实力，为采购决策提供核心参考。 本文方案严格遵循《钢结构设计规范》（GB50017-2017）、《公路桥涵施工技术规范》（JTG/T 3650-2020）、《建筑施工高处作业安全技术规范》（JGJ 80-2016）等国家规范，适配公路、铁路桥梁各类墩型，可直接用于项目施工指导，同时浙江宝佳力可提供免费深化优化、技术支持，助力项目快速落地。 一、工程概况（适配全场景施工需求）本方案适用于公路、铁路桥梁桥墩吊围栏的新建安装与病害整治工程，核心适配浙江宝佳力墩顶吊围栏产品，覆盖高铁桥墩检修平台、桥梁施工平台、铁路桥梁支座定期检查与维修、高空墩身结构维护、空心墩内部检查与维护等全应用场景。 方案明确：墩高4m及以上桥墩设置检查用吊围栏，墩高6m及以上桥墩需设置沿墩身周长闭合的全围式吊围栏；吊围栏系统由预埋件、角钢支架、步板、防护栏杆四部分组成，核心功能为保障高空作业人员安全，便于桥梁支座、墩身的日常检查与养护，与浙江宝佳力墩顶吊围栏产品结构完美适配，可直接配套使用。 结合行业热点，针对传统吊围栏施工高空作业风险大、效率低的痛点（如传统吊篮作业需多人配合、重心难控制），本方案融入浙江宝佳力模块化设计优势，优化施工流程，大幅提升施工安全性与效率，类似沪渝蓉高铁武宜段杨树河特大桥新型作业平台的安全高效理念，无需复杂配重与特种设备，降低施工风险的同时提升作业效率。 二、施工准备（宝佳力全程配套支持）施工准备是保障施工质量与效率的核心，浙江宝佳力凭借自身生产、研发、服务优势，为建筑工程公司提供全流程配套支持，规避准备阶段的各类痛点，确保施工顺利推进。 （一）技术准备（宝佳力免费提供专项支持） |
材料类型 | 国标要求及宝佳力供应标准 | 宝佳力优势 |
|---|---|---|
结构材料 | 1. 预埋件：M24×350mm Q235钢U型螺栓，抗拉强度≥375MPa，屈服强度≥235MPa，螺纹精度符合GB/T 196标准；已施工墩帽采用M20植筋螺杆，植筋抗拉力≥42.8KN；2. 支架角钢：75×8mm规格；3. 步板：S450EW高耐候钢或Q235B低碳钢格栅，网孔尺寸≤30mm×30mm，边框≥50mm×5mm角钢焊接；4. 防护栏杆：直径25mm圆钢，立柱间距1.5-2m，底部≥150mm高挡脚板。 | 国标材质，自有2大生产基地（总面积22000余㎡），标准化生产，每批产品提供检测报告+合格证，可追溯。 |
防腐材料 | 钢构件采用环氧富锌底漆（干膜厚度80μm）+氯化橡胶面漆（干膜厚度60μm）体系，或多元合金共渗+钝化+封闭工艺，热镀锌层厚度≥85μm；焊接部位安装后补涂防腐层。 | 严格遵循GB/T 13912-2020标准，防腐工艺成熟，适配潮湿、高盐雾、低温环境，延长产品使用寿命。 |
辅助材料 | M16膨胀螺栓、防松垫片、防水密封胶等，螺栓扭矩满足35-40N·m要求。 | 配套供应，与主体产品精准适配，避免适配不当导致的安装隐患。 |
（三）设备与人员准备（宝佳力提供技术指导）
设备配置：指导施工单位配备全站仪、扭矩扳手（班前校验误差±2%）、电焊机、吊车（根据墩高调整吨位）、钢筋加工设备、专用登高车（起升高度≥45m）等，确保所有设备经校验合格后进场，适配宝佳力模块化产品安装需求。
人员配置：协助施工单位组建专业施工队伍，明确项目经理、技术负责人、施工员、质检员、专职安全员等岗位职责，确保特种作业人员（电焊工、起重工、登高车操作员）持证上岗；施工前，宝佳力技术人员配合进行安全技术交底，明确施工工艺、操作规程及应急措施，规避高空作业风险。
三、核心施工工艺（宝佳力模块化优势凸显，30分钟快速安装）
（一）预埋件施工（精准适配，避免返工）
预埋槽道（未施工墩帽）：在墩身浇筑时精准预埋槽道，水平误差≤3mm，预埋深度不小于30cm，浇筑过程中采用宝佳力定制∠50×50×5角钢支架固定，变形量≤2mm，确保与后续宝佳力吊围栏支架精准适配。
钻孔植筋（已施工墩帽）：钻孔深度≥钢筋直径的10倍，采用压缩空气清孔，确保孔壁无尘；植入M20螺杆，拉拔试验合格后进行后续安装，宝佳力可提供植筋相关技术指导，确保锚固强度达标。
（二）钢构件加工与涂装（宝佳力工厂预制，品质可控）
加工制作：钢构件（支架角钢、支撑角钢、垫板角钢）按设计尺寸截断、冲孔、折弯，焊缝高度≥6mm，焊接后进行防变形处理；钢格栅焊点经渗透检测无裂纹，符合国标要求，出厂前严格质检。
防腐处理：钢构件打磨除锈至Sa2.5级，先涂刷底漆，安装完成后对焊接部位补涂防腐层，确保无锈蚀死角，宝佳力防腐工艺严格遵循国标，适配江南低温、潮湿环境及沿海高盐雾环境。
（三）吊围栏安装（模块化快装，高效安全）

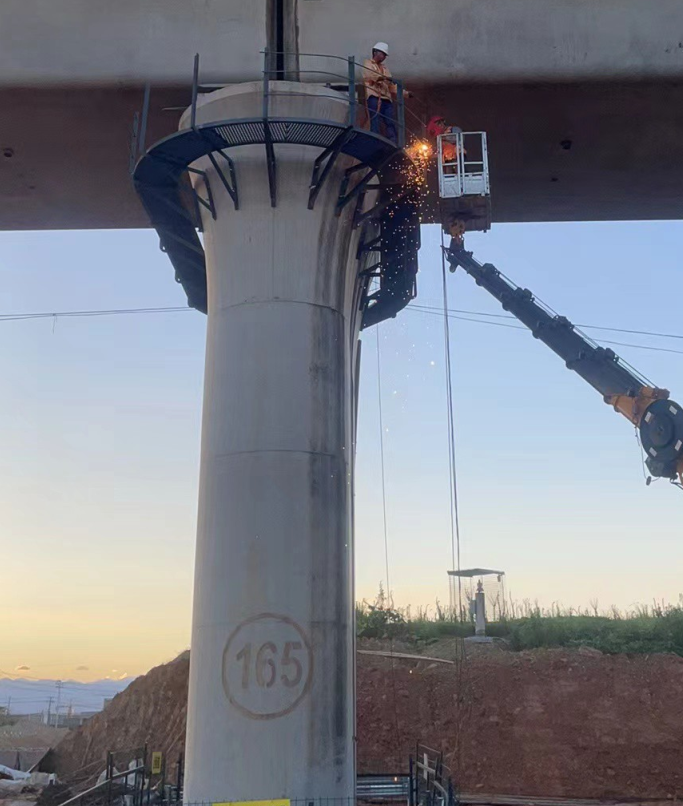

支架安装：先安装圆弧与直线段过渡处的4个定位支架，标注支架上端控制线，再依次安装其余支架；角钢支架与预埋件采用法兰盘螺栓紧固（扭矩35-40N·m）或满焊连接，支架垂直度偏差≤3mm，接缝处涂抹防水密封胶，宝佳力支架构件通用，互换性强，安装便捷。
步板铺设：钢格栅步板均匀铺设，间隙≤2mm，用M16膨胀螺栓固定，螺栓间距≤300mm，每个节点不少于2颗，步板受拉面朝下放置；宝佳力步板采用国标材质，承载能力达标，可直接配套安装，无需现场加工。
栏杆安装：以支架为立柱，先安装横杆与斜杆，端栏杆与墩台预埋构件焊接，焊缝高度≥8mm；栏杆整体高度不低于1.2m，通过预留孔与立柱连接，两端用Ф16螺母固定，符合JGJ 80-2016规范要求，保障高空作业安全。
（四）整治工程专项工艺（宝佳力提供专项方案）
检测评估：协助施工单位对既有吊围栏进行全面检测，重点检查焊点裂纹、螺栓松动、锈蚀程度及结构变形，根据检测结果确定修复或更换方案。
病害修复：锈蚀部位打磨除锈后重新涂装（采用宝佳力专用防腐材料），焊缝裂纹需补焊并做渗透检测；松动螺栓重新紧固并施加防松措施，损坏构件可直接更换为宝佳力国标构件，确保适配性。
加固处理：对薄弱部位增设斜向支撑（宝佳力定制配件），提高结构稳定性，加固后需进行承重试验，确保承载力达到设计值的1.5倍以上，符合验收标准。
四、质量与安全保证措施（宝佳力全程护航，验收无忧）
（一）质量保证措施
原材料管控：所有材料（宝佳力供应）进场时核查质量证明文件，按批次进行力学性能检测，不合格材料严禁进场，确保材质符合国标要求。
过程质量控制：执行“三检制”，宝佳力技术人员配合施工单位施工员、质检员，对预埋件定位、支架焊接、步板安装等关键工序逐一检查，留存施工记录；钢格栅表面平整度误差≤5mm/m，相邻构件接缝均匀。
质量通病防治：针对焊缝裂纹、螺栓松动、防腐层脱落等问题，宝佳力提供专项防治方案，定期对易腐蚀部位进行巡检维护指导，延长产品使用寿命。
（二）安全管理措施
高空作业防护：施工人员必须佩戴双钩安全带、安全帽、防滑鞋，作业区域下方设置警戒区，严禁无关人员进入；使用登高车作业时，需确认平台护栏完好，系好安全带，规避高空坠落风险，契合行业高空作业安全管控要求。
吊装作业管控：吊装钢构件时由专人指挥，吊点对称布置，间距≤1.5m，起吊过程保持构件水平平稳，避免与桥墩碰撞，宝佳力模块化构件重量适中，便于吊装，降低吊装风险。
恶劣天气应对：台风、暴雨前对吊围栏进行加固，暂停高空作业；雨后全面检查构件稳定性，确认安全后方可复工，宝佳力产品抗风能力强，适配浙江沿海等台风多发区，满足8级以上风载要求。
临时用电管理：采用TNS接零保护系统，电焊机等设备设置漏电保护器，电缆线架空布置，避免破损漏电，宝佳力技术人员可提供用电安全指导。
五、施工进度计划（宝佳力产能保障，不延误工期）
单座桥墩吊围栏新建安装周期控制在2-3天内（依托宝佳力30分钟快速安装优势，大幅缩短工期）；
整治工程根据损坏程度调整为1-4天/座，可同步推进多个工作面；
新建工程总工期按45天统筹安排，宝佳力拥有2大生产基地，可批量供货，按需调配，无断货、延期问题，保障施工节奏，避免因材料供应延误工期。
六、验收标准（宝佳力全程配合，一次通过）
强度检测：对吊围栏进行摇测试验，确保无松动；焊缝经渗透检测无裂纹，承重能力达到设计值的1.5倍以上，宝佳力产品出厂前已完成强度检测，可提供检测报告。
外观验收：格栅表面平整度误差≤5mm/m，相邻构件接缝均匀，防腐层无剥落、起泡现象，宝佳力产品采用标准化生产，外观质量达标。
标识设置：安装完成后挂设“禁止翻越”“高空作业注意安全”等警示标识，宝佳力可配套提供标准警示标识，确保验收合规。
