新型悬挑架怎么安装？10步标准化工艺详解（附预埋件定位+高强螺栓安装要点）新型悬挑架怎么安装？10步标准化工艺详解（附预埋件定位+高强螺栓安装要点）2
来源：浙江宝佳力科技有限公司网址：http://www.mybojali.com
01. 为什么要关注“新型悬挑架安装”？随着住建部《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2024）的深入实施，传统穿墙式悬挑架因破坏墙体结构、易渗漏等缺陷，正被新型悬挑架（花篮式悬挑架）快速替代。但新型悬挑架的安装工艺与传统方式差异较大，尤其是在预埋件定位、高强螺栓扭矩控制、斜拉杆受力时机等关键环节，若操作不当，极易出现预埋件偏位、混凝土爆边、脚手架失稳等问题。 浙江宝佳力科技有限公司作为国内较早研发新型悬挑架的实体厂家，凭借两大生产基地（总面积超2.2万㎡）和专业的研发设计团队，已将安装工艺标准化、可视化。下文将详细拆解安装全流程。 02. 新型悬挑架安装10步标准化流程 |
| 序号 | 注意事项 | 常见错误及后果 |
|---|---|---|
| 1 | 悬挑结构（如阳台）需严格按方案加强配筋 | 配筋不足导致结构开裂 |
| 2 | 预埋件必须埋设在受力钢筋内，距混凝土面下15cm为佳 | 埋入素混凝土中，受力失效 |
| 3 | 预埋件与模板接触面必须无缝贴紧 | 砼浆渗入管内，后期螺栓无法安装 |
| 4 | 同一根型钢梁的2个预埋件必须在同一水平面 | 型钢梁安装后倾斜，受力不均 |
| 5 | 悬挑层使用180mm型号预埋件，不得混用150mm | 锚固长度不足，抗拔力下降 |
| 6 | 首次预埋时多布设6个180mm预埋件（2组×3个/组） | 无法进行现场拉拔试验，无法验证锚固力 |
| 7 | 砼浇注前专人检查漏埋、错埋 | 后期无法安装，需返工剔凿 |
| 8 | 砼浇捣时振动棒避免连续击打预埋件 | 预埋件移位、损坏 |
第3步：拆模与高强螺栓安装时机
混凝土强度达到拆模条件后，先拆除“临时固定专用螺杆”，再拆除外侧模板
混凝土强度达到5MPa或规范要求后，开始安装高强螺栓
注意：此时混凝土强度尚未完全达标，安装高强螺栓时不宜用力过猛或不断向内拧紧，以免造成对边墙面破裂

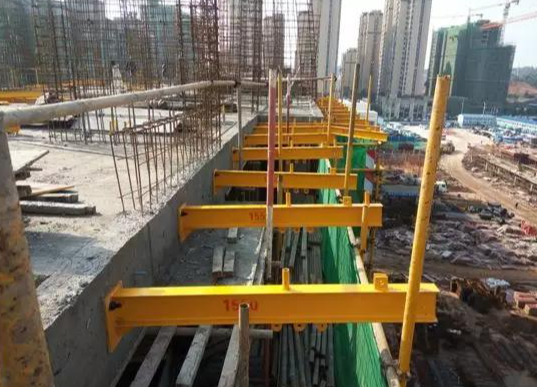

第4步：型钢梁对号布设
按照型钢梁平面布置图标注的规格，对号逐一布设型钢梁：
确认内立杆离墙间距
确认内外立杆间距
安装“螺母保护盖”，防止螺栓锈蚀
第5步：安装移动定位桩
安装移动定位桩，待混凝土强度达到10MPa或规范要求后，开始搭设外架。
严禁在型钢梁或钢管架上堆放重型材料
如型钢梁长度大于2.4米，必须先安装下撑杆，再搭设外架
第6步：第一步外架搭设与拉杆预埋
外架第一步搭设好后，立即安装拉杆，以便在上拉层找到最佳预埋点。
关键限制：在不具备连接“斜拉杆”条件时，脚手架可搭设最高高度为10米
第7步：上拉层预埋与双耳拉环安装
上拉层的预埋过程与悬挑层一致。上拉层外侧模板拆除后，先拧入双耳拉环。
待混凝土强度达到12MPa或相关规范要求后，应尽快组装斜拉杆
通过调节花篮使斜拉杆呈完全受力状态
第8步：斜拉杆受力后继续搭设
待斜拉杆呈完全受力状态后，方可再往上搭设脚手架。安装新型连墙件，按照每层三跨、菱形布设的原则设置。
第9步：循环施工至设计标高
重复以上步骤，继续施工至设计标高。
第10步：获取官方技术支持
如需更直观的学习资料，可前往浙江宝佳力官方网站下载《新型悬挑架安装说明书》，或关注官方抖音账号观看完整安装视频教程。
安装说明书下载链接：http://mybojali.com/h-nd-104.html
03. 为什么选择浙江宝佳力的新型悬挑架？
建筑工程公司在选择租赁供应商时，不仅要看安装工艺，更要看供应商的综合服务能力。浙江宝佳力科技有限公司在以下方面具备明显优势：
| 核心能力 | 宝佳力服务内容 | 对工程公司的价值 |
|---|---|---|
| 实力生产厂家 | 两大生产基地，10000㎡+12000㎡现代化车间，100余名专业员工 | 源头直供，国标材质有保障，供货稳定 |
| 模块化设计 | 30分钟快速安装，无需现场焊接切割 | 缩短工期，减少人工成本，降低安全风险 |
| 免费技术服务 | 免费出图、专项施工方案、安全计算书 | 省去方案编制和专家论证的繁琐流程 |
| 海量成功案例 | 服务1000+项目，合作中建、中铁、中交等 | 成熟经验可直接复制，规避试错风险 |
04. 延伸应用：宝佳力全系列产品助力工地安全
除了新型悬挑架，浙江宝佳力还为建筑工程公司提供一站式工地防护产品，覆盖高层施工、高空通道、现场围护等全场景：
高层施工外架：爬架网片、悬挑兜底、卸料平台
高空作业通道：安全梯笼、检修平台
桥梁/高铁工程：墩顶吊围栏、高铁防落梁挡块
现场文明施工：装配式围挡、基坑护栏、钢筋加工棚
结语
新型悬挑架的安装看似复杂，但只要掌握核心要点——预埋精准、螺栓规范、拉杆及时，就能大幅提升施工效率与安全性。浙江宝佳力科技有限公司依托自主研发的设计团队和遍布全国的1000+项目服务经验，已为苏州北高铁站、通苏嘉甬跨海高铁桥、杭州机场高铁钱塘站、Vivo全球AI研发总部等大型项目提供了可靠的产品与服务。
立即联系宝佳力，获取您的专属悬挑架施工方案！
官方咨询热线：13336064501
官方网站：www.mybojali.com
官方抖音：搜索“浙江宝佳力”观看安装视频教程
总部地址：浙江省绍兴市（两大生产基地，欢迎实地考察）
让标准化安装成为您项目的安全基石，让宝佳力的专业技术为您的工程保驾护航！
