桥梁施工挂篮规格尺寸全解析：从设计参数到选型采购，这一篇帮你少走弯路桥梁施工挂篮规格尺寸全解析：从设计参数到选型采购，这一篇帮你少走弯路1
来源：浙江宝佳力科技有限公司网址：http://www.mybojali.com

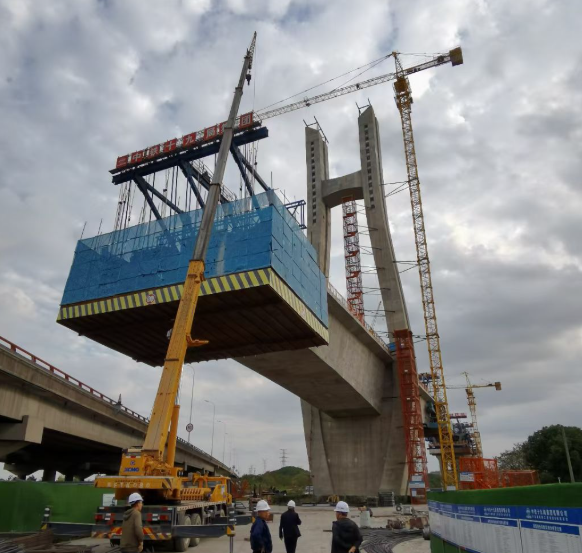

一、为什么说“规格尺寸”是挂篮采购中最关键的一环？建筑工程公司的采购人员在实际工作中常遇到这样的困惑：挂篮到底应该选多大的？厂家给的方案是否符合规范？不同桥型需要什么样的挂篮配置？ 事实上，桥梁悬臂挂篮的规格尺寸并非标准化产品，需根据桥梁跨度、梁段重量、施工环境等因素进行定制设计。但如果掌握了核心规格参数与行业规范依据，就能快速判断厂家方案是否专业可靠，避免选型失误带来的安全风险与成本浪费。 2025年我国桥梁施工设备市场规模已达387亿元，其中挂篮设备占比约18.5%，年复合增长率维持在6.8%左右。而在实际采购中，约有65%的施工企业更倾向于采购具备自动行走、智能调平功能的高端挂篮设备。这意味着，规格尺寸不仅仅是“多大”的问题，更关乎技术先进性与施工效率。 二、桥梁施工挂篮核心规格参数（基于行业规范与典型工程） |
| 设计参数 | 规范要求 | 典型工程示例 |
|---|---|---|
| 挂篮质量与梁段混凝土质量比值 | 0.3～0.5，特殊情况≤0.7 | 虎门大桥辅航道桥：比值约0.37 |
| 允许最大变形（含吊带变形） | ≤20mm | 昌南大桥：20mm控制标准 |
| 施工、行走时抗倾覆安全系数 | ≥2.0 | 中铁大桥局招标要求≥2.5 |
| 自锚固系统安全系数 | ≥2.0 | 同上 |
| 斜拉水平限位系统安全系数 | ≥2.0 | 同上 |
权威依据：根据规范要求，挂篮质量与梁段混凝土的质量比值控制在0.3～0.5，特殊情况下不得超过0.7；允许最大变形（包括吊带变形的总和）为20mm；施工、行走时的抗倾覆安全系数不得小于2。挂篮设计必须通过第三方复核，安全系数≥2.0。
2.2 典型工程挂篮规格参考
| 工程项目 | 挂篮类型 | 主桁规格 | 挂篮自重 | 最大承载 |
|---|---|---|---|---|
| 昌南大桥 | 菱形挂篮 | 净高6.01m×长13.26m | 94.6吨 | — |
| 虎门大桥辅航道桥 | 大吨位挂篮 | — | 88.7吨 | 240.5吨 |
| 多塔宽幅矮塔斜拉桥 | 宽幅挂篮 | 底篮后下横梁长39.5m | — | 适应箱梁宽38.3m |
数据来源：典型工程案例汇总
2.3 节段浇筑长度
一般为2～8米，常见分段长度包括3m、4m、5m等，具体根据桥梁设计与施工工艺确定。
2.4 采购中的关键质量要求
在实际招标采购中，大型施工企业对挂篮供应商还有以下硬性要求：
挂篮年加工制造能力需达5000吨及以上，具备相应的焊接技能人员；
须通过ISO9000质量管理体系认证，提供焊缝探伤检测报告；
近三年有大中型建设项目同类物资供货业绩；
挂篮设计须提供第三方专项设计认证资料、第三方受力计算资料。
三、挂篮六大系统组成及规格说明
挂篮通常由以下六大系统组成，各部件尺寸与材质需满足整体受力要求：
| 组成部分 | 功能说明 | 参考规格 |
|---|---|---|
| 主桁架 | 承受主要荷载的承重结构， 常见形式有菱形、三角形、 弓弦式等 | 菱形架长13.26m，高6.01m |
| 悬吊系统 | 连接主桁架与模板，调节 模板位置 | 采用精轧螺纹钢筋（如Φ32mm IV级钢）， 抗拉强度需≥785MPa |
| 模板系统 | 形成梁体外形，包括内模、 外模、底模 | 可沿高度方向分段调整， 适应变 截面梁 |
| 锚固系统 | 将挂篮固定于已浇筑梁段， 防止倾覆 | 高强度螺栓或精轧螺纹钢筋锚固， 单根预紧力≥80kN |
| 行走系统 | 实现挂篮沿轨道前移 | 设置轨道与牵引装置，支持手动 或液压推进， 轨道纵向坡度 差≤2‰ |
| 工作平台 | 提供施工操作空间 | 宽度适配箱梁作业面，承载能力 ≥1000kg |
四、不同桥型下的挂篮规格适配建议
| 桥型分类 | 桥梁跨度 | 推荐挂篮自重 | 主桁长度 | 推荐类型 | 典型工程 |
|---|---|---|---|---|---|
中小跨径 连续梁桥 | 80～160m | 50～100吨 | 8～12m | 菱形/三角挂篮 | 义乌经发大桥（质量比0.318） |
大跨径连 续刚构桥 | >200m | 80～150吨 | 12～15m | 弓弦式/贝雷梁组合挂篮 | 虎门大桥主跨270m |
| 宽幅桥梁 | 箱梁宽度>35m | 需增强横向 刚度 | 前后上横梁 悬臂≥9m | 双片主桁+箱形桁架结构 | 多塔宽幅矮塔斜拉桥 |
五、挂篮选型采购常见问题（Q&A）
Q1：挂篮到底应该买还是租？
A：取决于项目周期与资金情况。目前市场上大型施工企业如中交、中铁建等普遍采用“租赁+智慧挂篮新购”的混合模式。长期、多个项目建议采购；单项目或短期施工建议租赁。无论选择哪种方式，建议选择具备全流程技术服务能力的供应商。
Q2：不同挂篮结构形式如何选择？
A：菱形挂篮主要受力杆件均为二力杆，结构轻巧、受力明确，适合大跨度桥梁；三角形挂篮主桁架杆件少、传力简捷、重心低、行走稳定性好-。具体选型需结合桥梁结构特点与施工条件综合评估。
Q3：挂篮采购中容易忽视哪些安全细节？
A：据行业统计，挂篮倾覆、工人高空坠落、锚固失效等事故占桥梁施工伤亡的40%以上。采购时重点关注：主桁架钢材必须采用Q345B及以上；焊缝质量必须100%检测；精轧螺纹钢锚杆严禁用电焊切割；后锚点必须设置在已浇筑梁段的预应力锚固区。
六、采购与定制参考（B端市场信息）
当前挂篮市场呈现三大显著特征：一是对施工精度的要求提升，误差控制标准从传统的±5mm提升至±3mm；二是智能化需求明显，约42%的采购方将远程监控、自动调平功能列为必要选项；三是服务能力成为关键考量因素，75%的用户更倾向选择能提供全技术支持的供应商。
浙江宝佳力科技有限公司作为专业的建筑金属制品生产企业，在挂篮及桥梁施工配套设备领域具备以下核心优势：
实力生产厂家，国标材质：公司位于浙江绍兴，拥有2大生产基地，1号基地生产面积达10000多平方米，2号基地占地12000余平米，员工100余名，研发设计部汇聚机械设计、模具设计、钢结构设计等专业人才-。
模块化设计，30分钟快速安装：大幅缩短现场拼装时间，降低人工成本。
免费出图、出专项施工方案、出安全计算书：提供全流程技术支持，确保挂篮设计符合JTG/T 3650—2023规范要求。
知名大型项目合作案例丰富：产品已销往全国各地，并与中国建筑、中国铁建、中国中铁、中国交建等1000余家知名建筑企业建立良好业务关系，服务项目包括苏州北高铁站扩建工程、通苏嘉甬高铁杭州湾跨海高铁桥、张靖皋长江大桥等。
公司主营产品：新型悬挑架、装配式围挡、安全梯笼、墩顶吊围栏、检修平台、高铁防落梁挡块、桥梁悬臂挂篮、护栏模板台车等。
七、采购建议与下一步行动
提前确定核心参数：明确桥梁跨度、最大梁段重量、节段长度等基础数据，便于厂家精准定制；
要求厂家提供全套技术文件：包括设计图纸、安全计算书、专项施工方案及第三方复核报告；
考察厂家生产能力与案例：重点关注近三年大型项目供货业绩、焊缝检测报告、质量管理体系认证等；
关注智能化升级：集成自动行走、智能调模、实时监测功能的智慧挂篮可降低人工投入50%，工效提升20%～25%。
